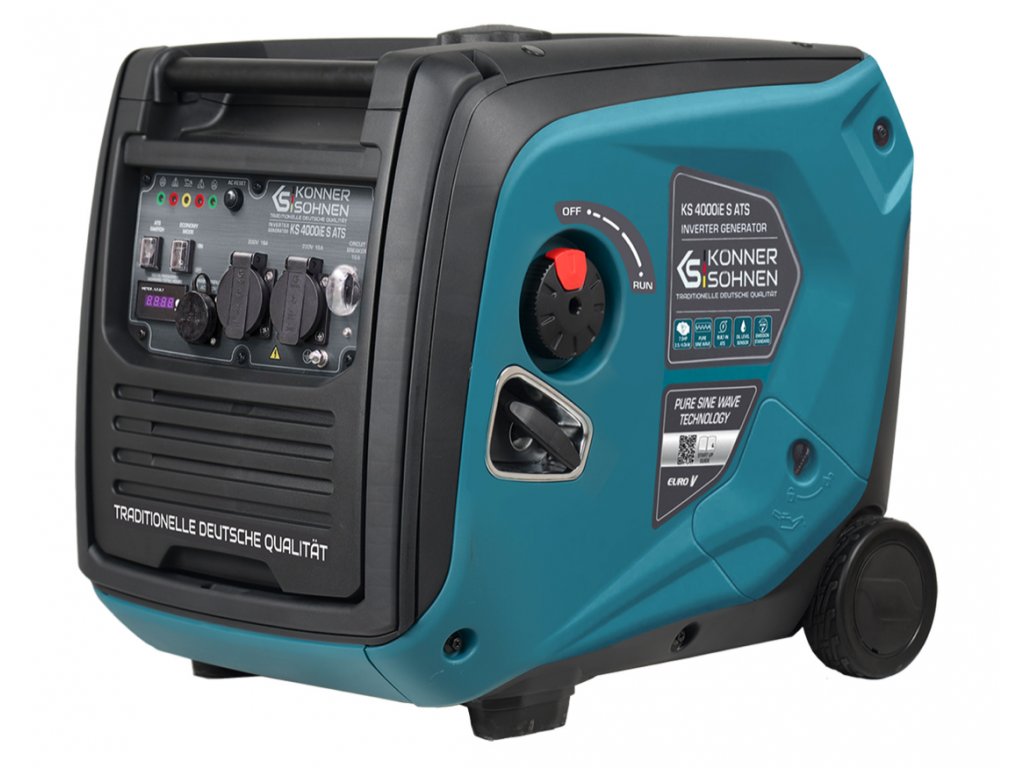

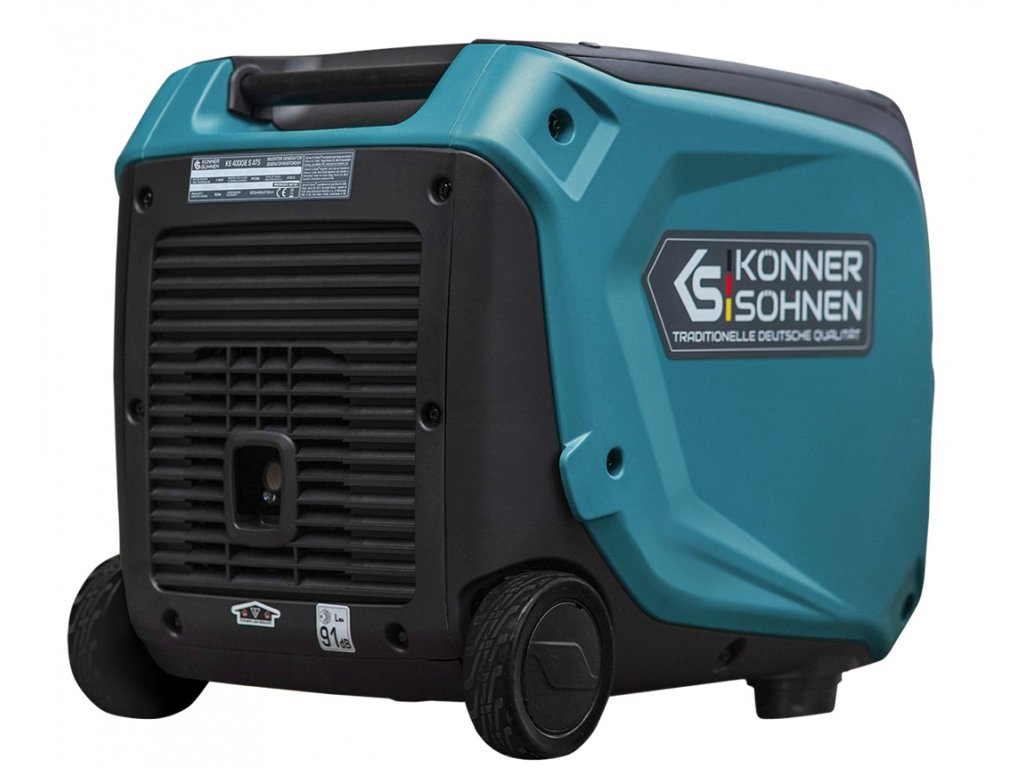

Könner & Söhnen Invertorová elektrocentrála KS 4000iE S ATS Verze 2

Könner & Söhnen Invertorová elektrocentrála KS 4000iE S ATS Verze 2

Pro individuální spotřebitele energie nebo pro napájení domácností.

Invertorový generátor KS 4000iE S ATS má vestavěnou jednotku ATS a může být provozován ručně nebo automaticky.

Otočný spínač OFF-RUN na pravé straně generátoru kombinuje palivový kohout, spínač vnitřního 12V zdroje a spínač zapalování. Pokud generátor nepoužíváte, měl by zůstat v poloze OFF, aby se zabránilo vybití lithiové baterie v generátoru. Generátor se dodává s odpojenou baterií, kterou je třeba při prvním spuštění připojit pod levý boční kryt. Jakmile je generátor v chodu nebo je na SÍŤOVÝ PŘÍVOD přivedeno napětí 230 V (bez ohledu na polohu otočného přepínače), je baterie dobíjena vnitřním nabíjecím modulem.

Připojení 230V SÍŤOVÝ PŘÍVOD je monitorováno, jakmile je otočný přepínač nastaven do polohy RUN a přepínač ATS SWITCH je přepnut do polohy ON. Pokud by napětí 230 V na SÍŤOVÉM PŘÍVODU selhalo, řídicí jednotka ATS spustí generátor a přepne jeho výstupní zásuvky 230 V na modul střídače.

KS 4000iE S ATS má 2 x 230V zásuvky, které se přepínají různě v závislosti na verzi generátoru.

Pro individuální spotřebiče elektrické energie nebo pro napájení domu

Pravá zásuvka 230 V je aktivní jak při provozu ze SÍŤOVÉHO PŘÁVODU, tak při provozu z generátoru.

Pravá zásuvka 230V je stejného systému (IT, TN, TT) jako SÍŤOVÝ PŘÍVOD při provozu z SÍŤOVÉHO PŘÍVODU. Generátor musí být uzemněn měděným kabelem o průřezu 6-10 mm² (v závislosti na místních předpisech) pro systémy TT a TN připojením jeho uzemňovacího šroubu ke stejné uzemňovací liště, kde je uzemněn zdroj MAINS 230V.

Levá zásuvka je připojena k výstupu modulu střídače tak, aby byl vyveden její nulový vodič a byla aktivní pouze při chodu generátoru. To umožňuje v případě potřeby použít generátor k vybudování systému TN. Modul střídače má vestavěnou elektronickou ochranu proti přetížení a zkratu a levá zásuvka 230 V je tak chráněna.

Levá zásuvka, která je aktivní pouze při provozu z generátoru, umožňuje použití v systémech, kde není 230 V vždy potřeba, ale pouze v případě výpadku hlavního napájení. Zásuvka SÍŤOVÝ PŘÍVOD může monitorovat hlavní napájecí zdroj.

S touto verzí by bylo možné i automatické nouzové napájení domu, kanceláře apod.

Jmenovitý výkon generátoru je 3,5 kW a lze jej odebírat také z jedné ze dvou zásuvek 230 V.

Pokud chcete v automatickém režimu napájet pouze jednotlivé spotřebiče, které mohou být provozovány i v systému IT bez uzemněného nulového vodiče, doporučujeme použít verzi 1 generátoru KS 4000iE S ATS

Odmítnutí odpovědnosti:

Tento návod může být vnímán pouze jako doporučení, je ilustrativní a musí být přizpůsoben přesným okolnostem a podmínkám na místě instalace. Samotnou instalaci by měl provádět elektrikář s licencí a v souladu se všemi místně platnými normami a předpisy. Za nesprávnou instalaci a její následky neneseme žádnou odpovědnost.

Vestavěná elektronická jednotka s mikroprocesorovým ovládáním řídí chod generátoru a poskytuje stabilní výstupní napětí 230V 50Hz sinusového tvaru, které je vhodné pro spolehlivý provoz citlivé elektroniky.



SPOLEHLIVÝ MOTOR

Značkový spolehlivý motor K&S se vyznačuje vysokou odolností proti opotřebení, dlouhodobým a stabilním provozem, splňuje všechny evropské normy kvality, včetně EURO V.



ÚSPORNÝ REŽIM

Úsporný režim ECONOMY MODE snižuje spotřebu paliva až o 50% při nízkém zatížení díky nižším otáčkám motoru.

VESTAVĚNÝ SYSTÉM ATS

Generátor je vybaven vnitřní jednotkou ATS. Jednotka ATS monitoruje napětí hlavního zdroje, v případě výpadku napájení spouští generátor a přepíná zátěž, která má být generátorem napájena. Po návratu ATS přepne zpět na hlavní zdroj napájení a zastaví generátor.



ERGONOMICKÝ OVLÁDACÍ PANEL

Ergonomický ovládací panel je vybaven displejem LED, přepínačem režimu ECO a tlačítkem RESET pro resetování elektronické ochrany proti přetížení spuštěné v modulu měniče a obnovení napájení. Hlavní parametry řídí mikroprocesor. Ochrana proti nízké hladině oleje zastaví generátor, když je v motoru příliš málo oleje.

NÍZKÁ HLADINA HLUKU

Zvukotěsné pouzdro zajišťuje nízkou hladinu hluku (66 dB Lpa 7 m), snadné použití a pohodlnou přepravu. Je vybaven přepravní sadou pro snadné přemísťování.



VYSOCE KVALITNÍ ALTERNÁTOR

Invertorové generátory Könner & Söhnen mají vysoce kvalitní bezkartáčový alternátor se 100% měděným vinutím. Spolehlivý a kompaktní alternátor je instalován na permanentních magnetech, v plastovém pouzdře a může odolat maximálnímu zatížení bez poškození, zaručuje dlouhodobý spolehlivý provoz generátoru.







TRANSPORTNÍ SOUPRAVA

Invertorové generátory Könner & Söhnen jsou vybaveny transportním systémem pro pohodlný pohyb. Dvě kola a madlo, které se zvedá při pohybu generátoru, zajišťuje pohodlnou přepravu a pohyblivost zařízení.
